水庫大壩安全監測
發布時間：2021-10-20

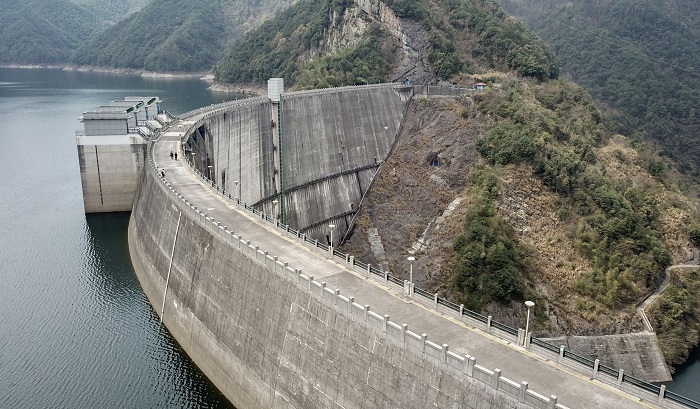

大壩建造在地質構造復雜、巖土特性不均勻的地基上，在各種荷載的作用和自然因素的影響下，其工作性態和安全狀況隨時都在變化。傳統大壩監測系統由于受到氣候、壞境、安全等因素的制約，不能及時、準確的了解大壩安全相關數據。如果出現異常，又不被及時發現，其后果不堪設想。
大壩安全監測預警系統的自動化、全方位監測系統不僅能克服這些因素，更能全天候、實時監測，保證大壩安全的運行狀態同時，更是保障人民生命財產安全，充分發揮工程效益的強力手段。
水庫大壩安全監測預警系統整合了物聯網技術、傳感器技術、無線網絡傳輸技術和數據分析統計技術，通過結構變形監測、環境監測等傳感器對壩體、壩肩、壩區岸坡等多項安全數據進行實時自動測量。在前端物聯網網關做初步邊緣計算后，再把處理過的數據通過過4G無線網絡傳輸?shù)皆品掌鬟M行計算分析。當測量數據超出設定的安全閾值時，可通過聯動策略進行預警和聯動控制。整個監測系統可全自動化完成，通過合理的計算和分析對大壩的安全運營管理進行評估和預警，以確保大壩的安全。

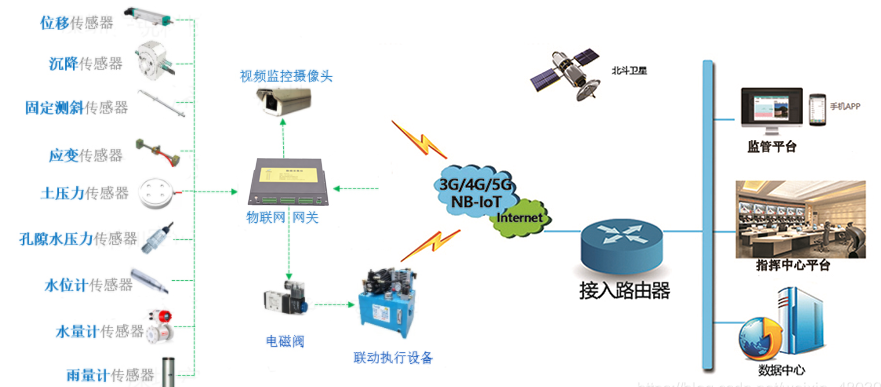

水庫大壩安全監測預警系統主要由傳感器和物聯網網關、云服務器、平臺軟件三大部分組成。

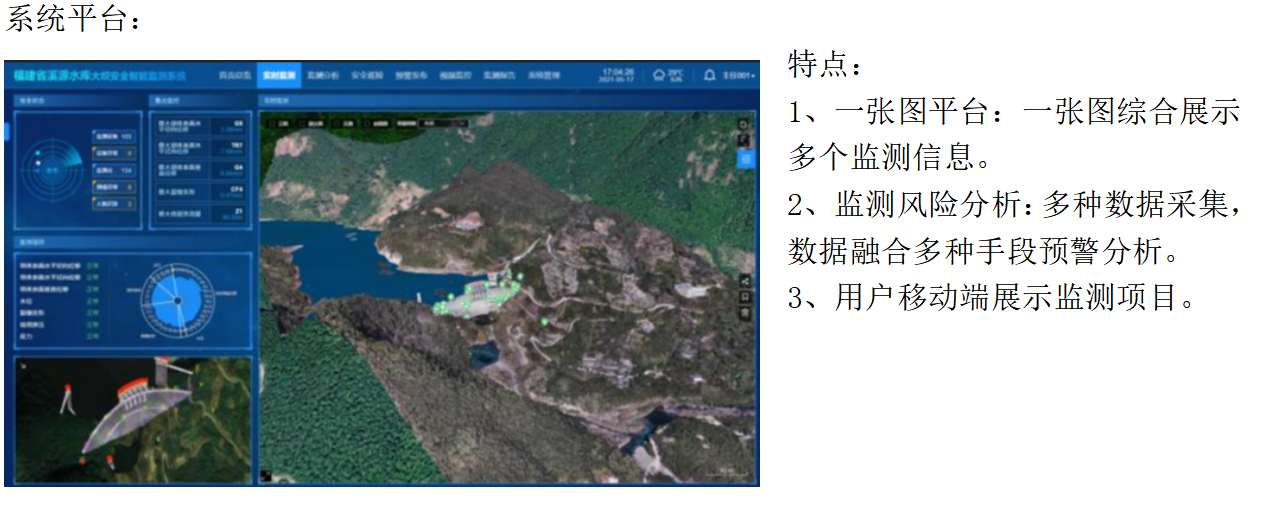

前端傳感器將數據通過RS485信號傳輸給物聯網網關，網關對數據進行初步邊緣計算后再通過4G無線網絡信號傳輸?shù)皆品掌鬟M行分析統計。當測量數據超出設定的一級閾值時，通過視頻采集設備抓拍現場的照片推送到后端軟件，當測量數據超出設定的二級閾值時，可通過短信和電話的形式通知相關負責人，當測量數據超出設定的閾值時，可聯動控制前端執行設備，打開或關閉對應的閥門。客戶可在后端軟件上查看每個測點的實時監測數據、抓拍照片、預警信息及現場實時監控畫面，還可下載相關數據統計報表及數據分析報告。

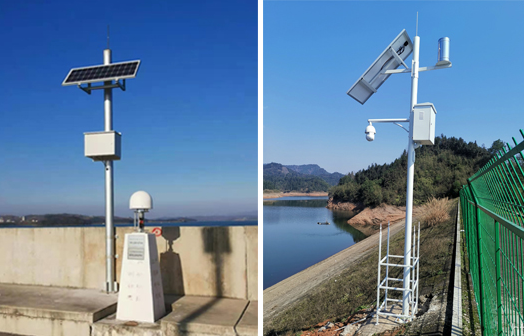

絕對位移監測站： GNSS：
振弦式位移計： 拉線式位移站：
通過對“表面位移監測”、“內部變形監測”，系統性解決水庫大壩安全。
表面位移監測系統：

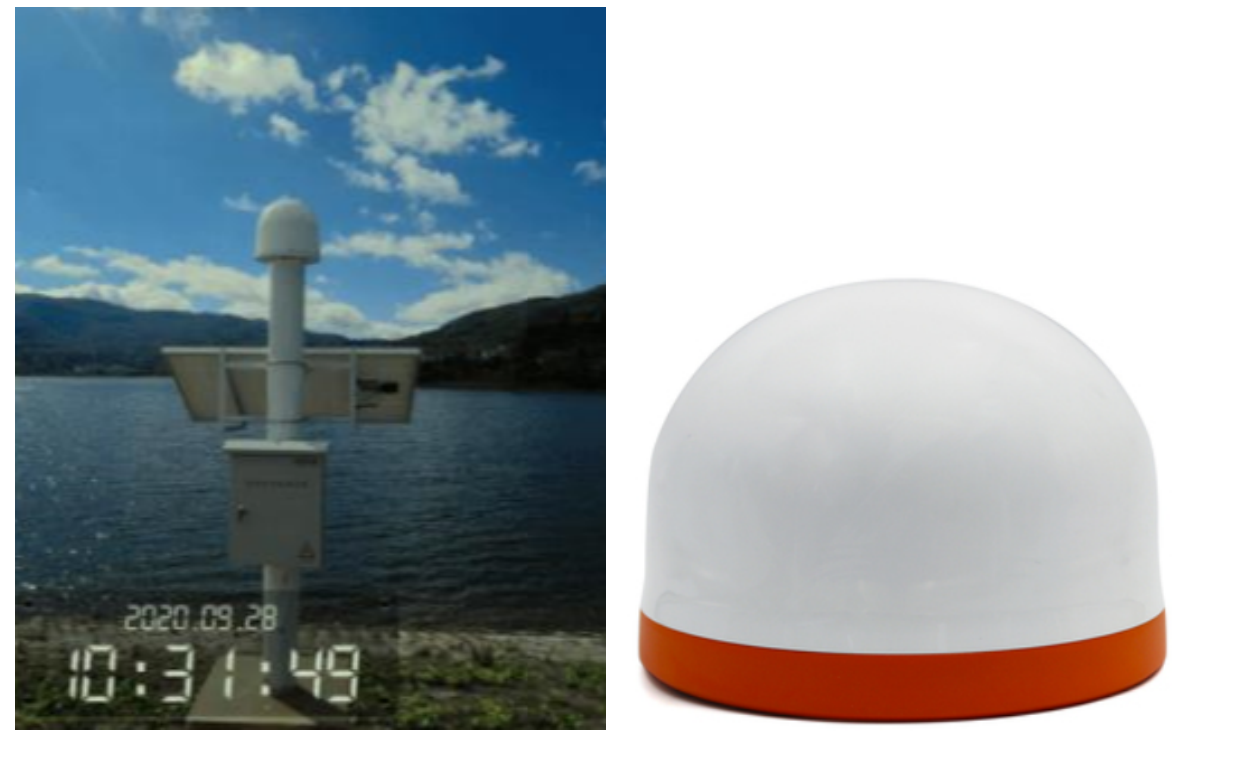

大壩壩的表面絕對位移可以采用GNSS監測系統，結合表面相對位移傳感器進行監測。
GNSS位移站通過北斗/GPS導航定位信號進行空間后交會測量，確定底面監測點的三維坐標；表面位移站監測壩體表面兩點之間的相對位移情況，通過觸發是采集或者實時采集的方式上報信息值監控中心，數據傳輸通過無線/北斗通訊傳輸。
內部變形監測系統：
壩體內部形變通過導輪固定測斜儀監測，導輪固定測斜儀連接桿連接完成后，安裝在測斜槽對應位置，用于監測大壩內部形變，及時針對可能出現的風險。
壩體內部埋入測量應力的土應力計，用于測量壩體長期溫度變化帶來的壩體應力結構的具體數據，及時應對可能存在的風險
